Superchisel 2 rangées CHR-T et CHRV-T
(Dent 40×40)
Équipement standard
- Châssis en tube structurel 100 x 100 x 8 mm.
- Dent 40x40 mm
- Attelage catégorie II et III.
- Soc réversible de série.
- Dégagement entre rangées: 80 cm.
- Dégagement vertical sous châssis: 75 cm
- Profondeur de travail de 30 à 35 cm.
- Tous les modèles disposent d’un double ressort de renfort

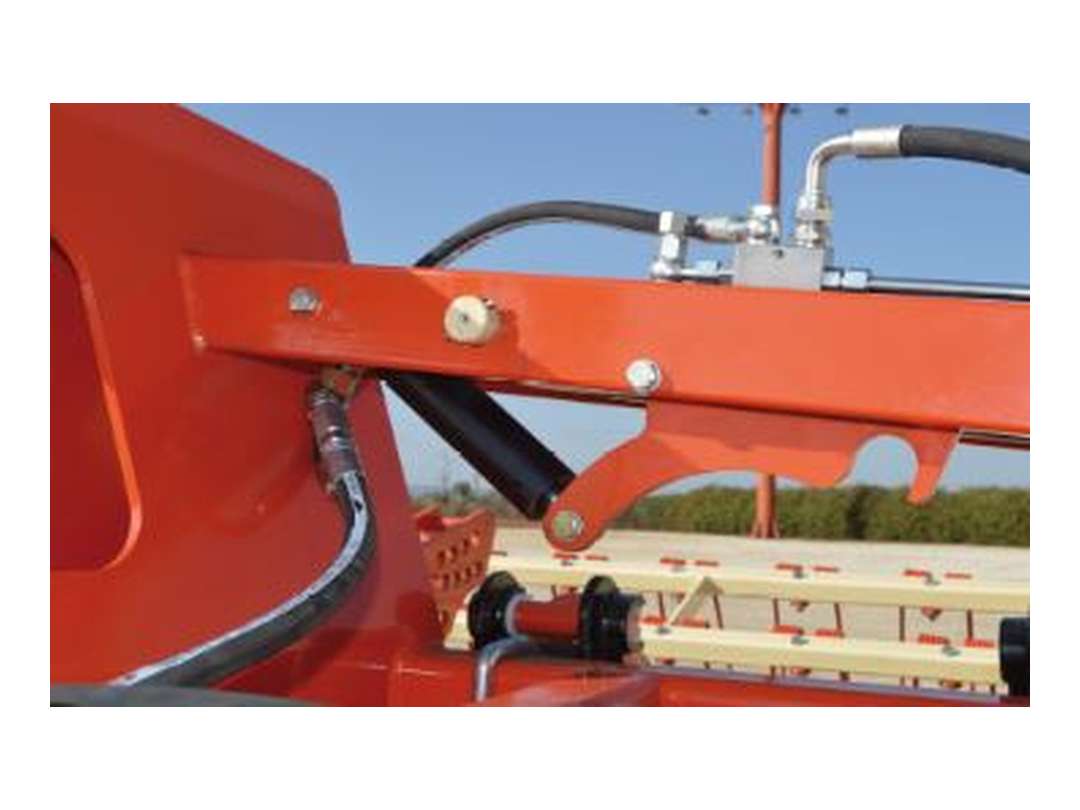

- Ailes avec dépliage/repliage hydraulique -verins avec clapet anti-retour- (au superchisel plié vertical)
- Pour les superchisel à pliage manuel ou à ressort, le rouleau est fixe
NOTA: LES ROUES, HERSES ET ROULEAUX SONT DES ÉLÉMENTS EN OPTION.
Repliage horizontal CHR-T
|
CODE |
MODÈLE |
Dent |
Largeur (m) |
POIDS (Kg) |
PUISSSANCE (CV) |
|||
|
Total |
Fixe |
Séparation |
Travail |
Repliés |
||||
|
1011030001 |
CHR-9-F-T |
9 |
9 |
27,50 |
2,47 |
2,43 |
714 |
80-100 |
|
1011030002 |
CHR-11-F-T |
11 |
11 |
27,50 |
3,00 |
2,98 |
895 |
100-120 |
|
1011030003 |
CHR-11-P-T |
11 |
1+9+1 |
27,50 |
3,00 |
2,48 |
952 |
100-120 |
|
1011030004 |
CHR-13-F-T |
13 |
13 |
24,00 |
3,12 |
3,00 |
1060 |
120-140 |
|
1011030005 |
CHR-13-PH-T |
13 |
2+9+2 |
27,50 |
3,57 |
2,48 |
1224 |
120-140 |
|
1011030007 |
CHR-15-PH-T |
15 |
3+9+3 2+11+2 |
27,50 |
4,12 |
2,48 3,00 |
1357 |
140-160 |
|
1011030008 |
CHR-17-PH-T |
17 |
4+9+4 3+11+3 |
27,50 |
4,67 |
2,48 3,00 |
1530 |
160-180 |
|
1011030009 |
CHR-19-PH-T |
19 |
4+11+4 |
27,50 |
5,22 |
3,00 |
1710 |
180-200 |
|
1011030010 |
CHR-21-PH-T |
21 |
5+11+5 |
27,50 |
5,77 |
3,00 |
1900 |
200-220 |
Repliage vertical CHRV-T
|
CODE |
MODÈLE |
Dent |
Largeur (m) |
Hauteur (m) |
POIDS (Kg) |
PUISSSANCE (CV) |
|||
|
Total |
Fixe |
Séparation |
Travail |
Repliés |
Repliés |
||||
|
1011030017 |
CHRV-23-PH-T |
23 |
6+11+6 |
27,50 |
6,30 |
3,00 |
3,25 |
2050 |
220-240 |
|
1011030018 |
CHRV-25-PH-T |
25 |
7+11+7 |
27,50 |
6,90 |
3,00 |
3,55 |
2180 |
240-260 |
|
1011030019 |
CHRV-27-PH-T |
27 |
8+11+8 |
27,50 |
7,40 |
3,00 |
3,80 |
2340 |
260-280 |
Options
- Paire de roues métalliques (Ø 400x150) avec manivelle
- Dent 40x40 mm haut
- Soc ailette large (400 mm)
- Dégagement spécial entre rangs
- Paire de roues pneumatiques avec manivelle
- Dent 50x30
- Barre d’attelage
- Séparation spéciale entre dents
Herses (repliage horizontal)
Herse à double peignes Ø 10 mm pour superchisel 2 rangées
|
CODE |
MODÈLE |
Largeur (m) |
Kg |
|
1CURAT0037 |
CHR-9-F-T |
2,60 |
125 |
|
1CURAT0038 |
CHR-11-F-T |
3,05 |
147 |
|
1CURAT0047 |
CHR-11-P-T |
3,05 |
155 |
|
1CURAT0039 |
CHR-13-F-T |
3,05 |
183 |
|
1CURAT0051 |
CHR-13-PH-T |
3,80 |
203 |
|
1CURAT0052 |
CHR-15-PH-T |
4,35 |
208 |
|
1CURAT0053 |
CHR-17-PH-T |
4,90 |
216 |
|
1CURAT0091 |
CHR-19-PH-T |
5,40 |
222 |
|
1CURAT0055 |
CHR-21-PH-T |
6,00 |
256 |
Rouleaux (repliage horizontal)
Rouleau Ø 400 mm ROND 25 mm, 10 barres, pour superchisel 2 rangées
|
CODE |
MODÈLE |
Largeur (m) |
Kg |
|
1CUROT0037 |
CHR-9-F-T |
2,60 |
228 |
|
1CUROT0038 |
CHR-11-F-T |
3,05 |
290 |
|
1CUROT0039 |
CHR-13-F-T |
3,05 |
290 |
|
1CUROT0051 |
CHR-13-PH-T |
3,80 |
452 |
|
1CUROT0052 |
CHR-15-PH-T |
4,35 |
533 |
|
1CUROT0053 |
CHR-17-PH-T |
4,90 |
599 |
|
1CUROT0024 |
CHR-19-PH-T |
5,40 |
672 |
|
1CUROT0124 |
CHR-21-PH-T |
6,00 |
695 |
Rouleau Ø 550 mm CARRÉ 25 mm, 9 barres, pour superchisel 2 rangées
|
CODE |
MODÈLE |
Largeur (m) |
Kg |
|
1CUROT0109 |
CHR-9-F-T |
2,60 |
291 |
|
1CUROT0110 |
CHR-11-F-T |
3,05 |
330 |
|
1CUROT0111 |
CHR-13-F-T |
3,05 |
330 |
|
1CUROT0125 |
CHR-13-PH-T |
3,80 |
545 |
|
1CUROT0126 |
CHR-15-PH-T |
4,35 |
638 |
|
1CUROT0131 |
CHR-17-PH-T |
4,90 |
721 |
|
1CUROT0128 |
CHR-19-PH-T |
5,40 |
800 |
|
1CUROT0129 |
CHR-21-PH-T |
6,00 |
870 |
Herses (repliage vertical)
Herse à double peignes Ø 10 mm pour superchisel 2 rangées
|
CODE |
MODÈLE |
Largeur (m) |
Kg |
|
1CURAT0042 |
CHRV-23-PH-T |
6,50 |
280 |
|
1CURAT0045 |
CHRV-25-PH-T |
7,10 |
290 |
|
1CURAT0048 |
CHRV-27-PH-T |
7,60 |
300 |
Rouleaux (repliage vertical)
Rouleau Ø 400 mm ROND 25 mm, 10 barres, pour superchisel 2 rangées
|
CODE |
MODÈLE |
Largeur (m) |
Kg |
|
1CUROT0089 |
CHRV-23-PH-T |
6,50 |
710 |
|
1CUROT0090 |
CHRV-25-PH-T |
7,10 |
765 |
|
1CUROT0091 |
CHRV-27-PH-T |
7,60 |
780 |
Rouleau Ø 550 mm CARRÉ 25 mm, 9 barres, pour superchisel 2 rangées
|
CODE |
MODÈLE |
Largeur (m) |
Kg |
|
1CUROT0082 |
CHRV-23-PH-T |
6,50 |
950 |
|
1CUROT0083 |
CHRV-25-PH-T |
7,10 |
1050 |
|
1CUROT0102 |
CHRV-27-PH-T |
7,60 |
1120 |
